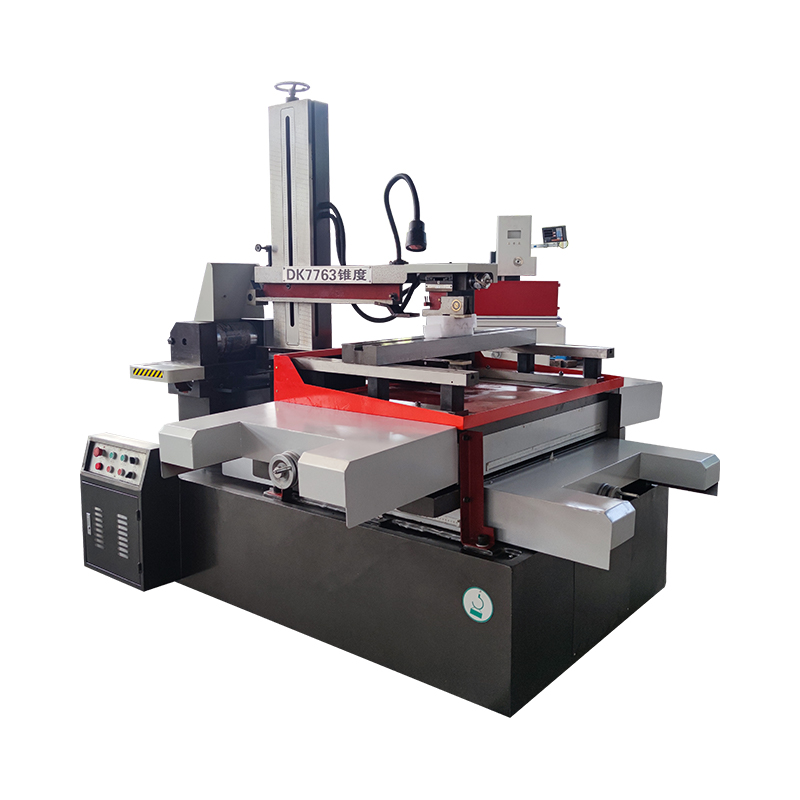

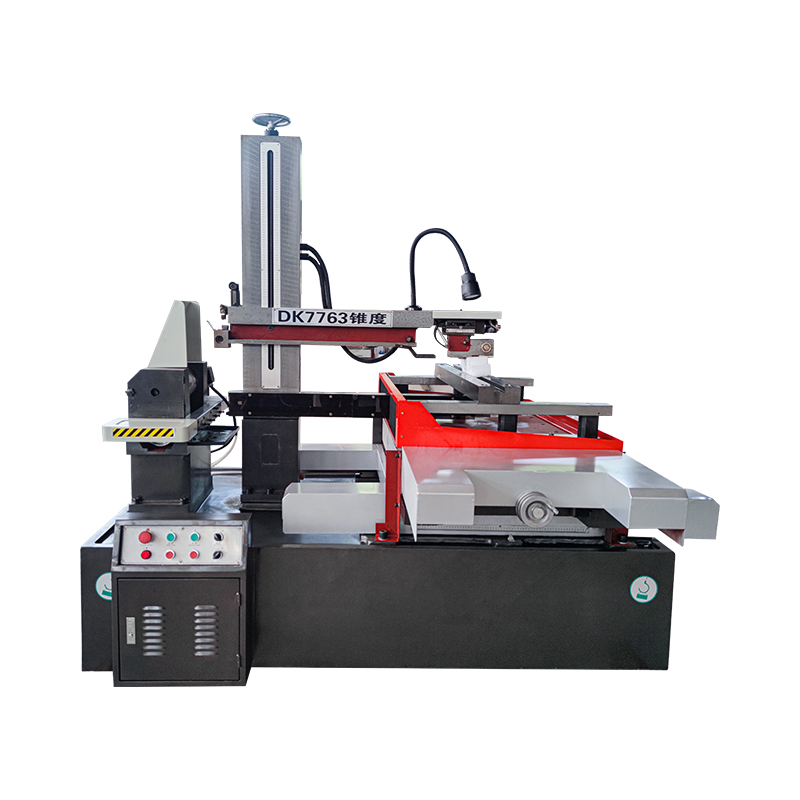

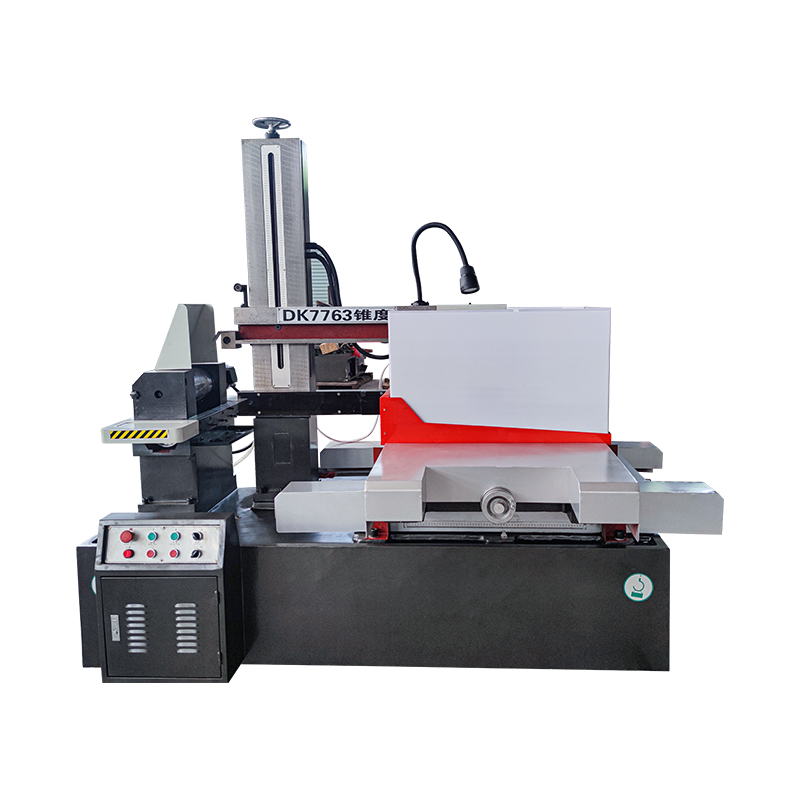

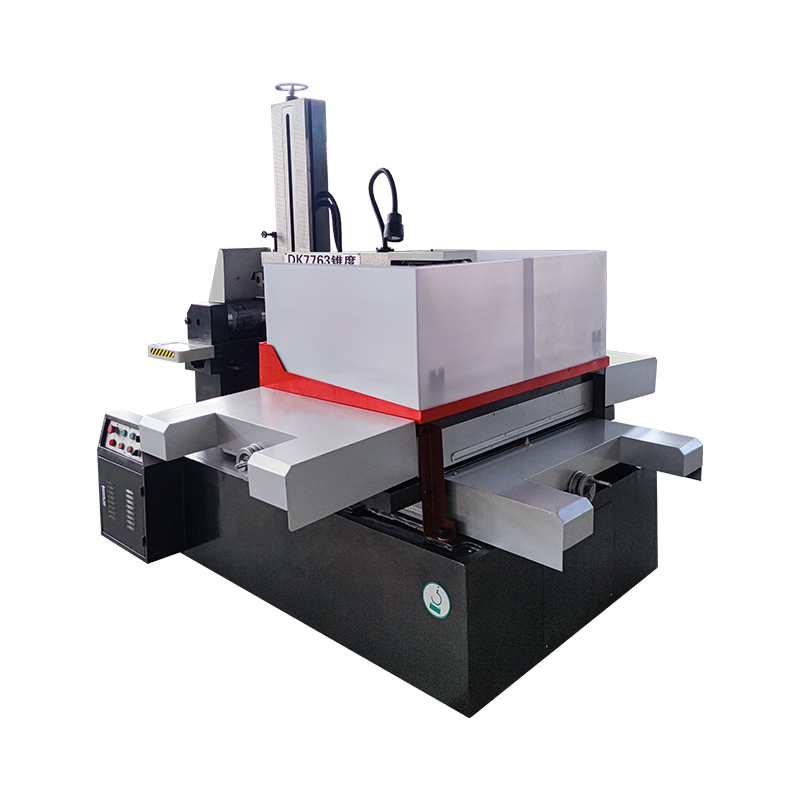

DK7763 Нестандартная модель F Model AZ защита от перегрузки с ЧПУ

1. Рабочие размеры: 1580 × 980 мм
2. Максимальная толщина резки: 600 мм
3. Максимальная конус: 6º/80 мм
4. Максимальная нагрузка: 2500 кг
5. x, y -ось координатная перемещение: 800 × 1200 мм
6. Скорость работы с проволоком моторного провода: 11 м/с
7.
8. Рабочая жидкость: DK-1, DK-4 Nanguang
9. Питание: 380 В.50 Гц (220 В.50 Гц)
10. Потребляемая мощность машины: <2KVA
11. Вес основной машины: 5500 кг
12. Основные размеры машины: 3000 × 2400 × 1800
13. Точность обработки: в соответствии с стандартом GB/T7926-2015.
14. Оптимальная шероховатость поверхности ra≤2,5 м.

1. Устав для машины изготовлен из литья песчаника из смолы, которая имеет небольшую деформацию и высокую прочность после вторичного отпуска.
2. Он имеет характеристики стабильной производительности, высокой выходной мощности, быстрой скорости резки, высокой поверхности и низкой потерь провода молибдена. Ультра-низко-низко-молибденовые потери проволоки значительно снижают затраты на обработку.
3. Интегрированное программирование и управление: сложная графика может быть преобразована в чертежи DXF через CAD, обработка графики может быть отслежена в режиме реального времени, а можно отображать несколько статусов обработки. Он также имеет память о сбое питания, втягивание короткого замыкания, защиту от разрыва провода, автоматическое отключение и вращение произвольного угла.
4. Сективный инвертор с разрезанием провода бренда используется для управления транспортным двигателем провода, с беспрепятственным регулированием скорости и бесконтактной коммутацией с индукционным переключателем. Во время коммутации нет вмешательства искры, без шума коммутации, и двигатель работает гладко, что повышает надежность и безопасность машинного инструмента.

Основной принцип резки провода EDM состоит в том, чтобы использовать инструментальный электрод для выполнения импульсного разряда на заготовке для достижения обработки. Резка проволоки EDM не требует производства формирования электродов и использует тонкий металлический проволоку (обычно называемый молибденовым проводом) в качестве электрода инструмента. Положительный полюс питания импульса подключен к заготовке, а отрицательный полюс подключен к проводе молибдена; Провод молибдена движется вперед и назад с определенной скоростью, и он постоянно входит и оставляет площадь разряда; В то же время жидкая среда распыляется между проводной молибденами и заготовкой. Пока оператор эффективно контролирует скорость и траекторию движения молибденовой проволоки на заготовке, можно разрезать необходимую форму и размер заготовки. Траектория движения заготовки формируется с помощью координат рабочего стола (два контролируемых шаговых двигателя в вертикальных и горизонтальных направлениях), движущихся в направлениях X и Y.
Основная машина серии DK серии CNC -режущего станка состоит из кровати, рабочего стола, устройства для подачи проводов, решетки, бака охлаждающей жидкости, электрических приборов машины, аксессуаров и других компонентов. Он основан на кровати, а на рабочем столе, устройстве подачи проводов и стеллажей установлена ​​на той же базовой поверхности кровати.
Следующее введено отдельно:
1) кровать
Кровать представляет собой чугунную лифту из чугуна в форме коробки, которая представляет собой интегральную структуру литья. Верхняя часть установлена ​​с рабочим вареньем, барабаном для хранения проволоки, решеткой, освещением и другими деталями.
2) Workbench
Workbench в основном состоит из поверхности Workbench, средней пластины, шарикового винта и коробки скорости. Продольное и поперечное движение перетаскивающей пластины принимает направляющую шариковую структуру, а шаговый двигатель проталкивает винт через две пары анти-боковых шестерни, чтобы реализовать движение рабочего стола. Шаровой винт имеет преимущества высокой точности трансмиссии, высокой эффективности и долгого срока службы.
3) Устройство транспортировки проводов
Барабан с хранением проволоки состоит из тонкостенного пологого цилиндра. Двигатель управляет барабаном для хранения проволоки, чтобы повернуть через разъем, а возвратное движение барабана для хранения проводов поступает от винта после того, как скорость передачи переключена на пластину перетаскивания транспортировки провода.
Частое изменение пластины барабанной пластины для хранения проволоки управляется набором индукционных переключателей. Структура проста, а операция чувствительна. Левые и правые блоки столкновения оснащены устройствами безопасности перегрузки. Когда индукционный переключатель не может изменить направление, ток переноса провода отключается.
4) Работа для проводов
Провод молибдена похож на закрытый ремень трансмиссии, который приводится в движение обморотовым барабаном для работы вперед и назад. Проволочное колесо и пара основных направляющих колес обернуты проволокой молибдена и работают в цикле.
Руководное колесо принимает герметичный участок молибденовой проволоки по вертикали.
5) Танк охлаждающей жидкости
Водяной насос доставляет рабочую жидкость в зону обработки. Осадок накапливается в грязной коробке и должен регулярно чистить. Рабочая охлаждающая жидкость использует опонифицированную жидкость DX-1.
6) аксессуары
① Зажим.
② Crank: Используется для обмотки провода, чтобы повернуть барабан для хранения проводов.
③ Колесо для сжатия проволоки: используется для вручную затянуть провод молибдена. $
