1, Основной принцип обработки проводки EDM:
Обработка резки провода EDM, разряд импульса между электродом и заготовкой, как показано на рисунке первого. При подходе к электрическому импульсу между электродным проводом и заготовкой производится заготовка искры, в центре канала разряда температура мгновенно до 10000 ℃ или более, высокая температура, так что металл заготовки тает, чтобы достичь цели режущего металла.
2, композиция машинного инструмента:

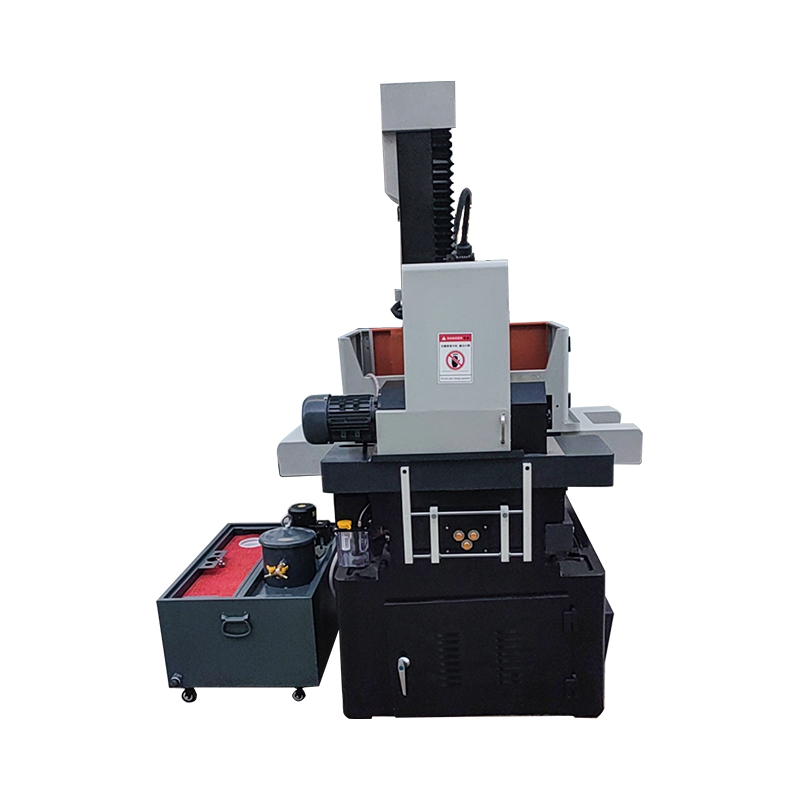

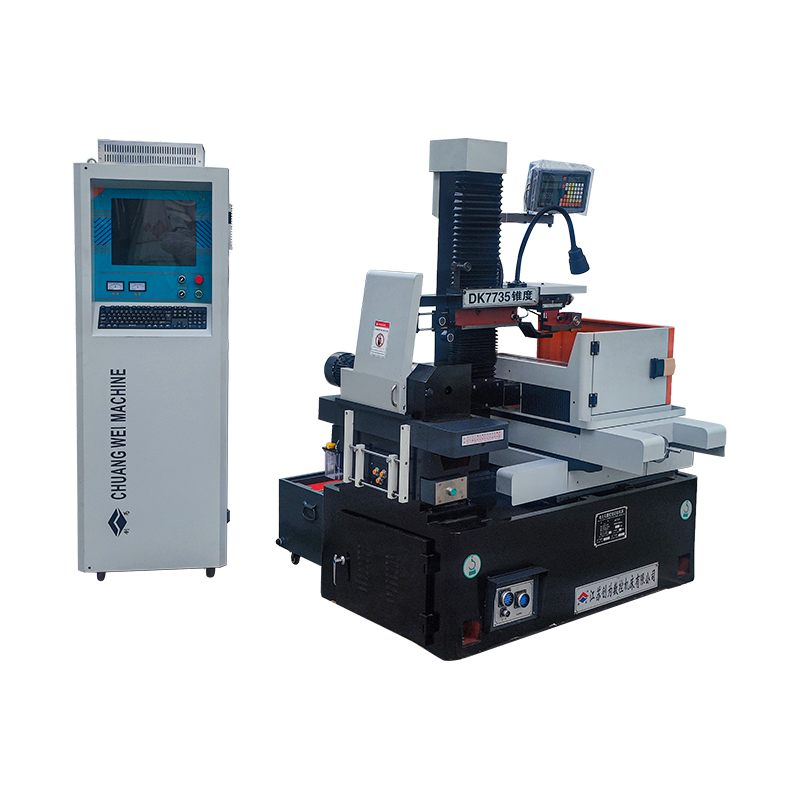

Строительный инструмент в основном состоит из рабочего стола, проволочного транспортного механизма, каркаса, системы рабочей жидкостью машины электрической и численной системы управления и других деталей.
(1) Рабочая столовая
Рабочий стол используется для переработки заготовки, чтобы обработать обработку автоматического кормления. Он состоит в основном из верхней и нижней пластины поперечного перетаскивания, точного шарикового винта, шестерни без категории и направляющих. Верхняя и нижняя пластина перетаскивания перемещается вдоль точного линейного направляющего, и ее мощность передается ступенчатым двигателем к шариковому винту через установку без обратной реакции для достижения передачи без обратной реакции, благодаря достижению импульса, чтобы сделать рабочую стойку перемещения на 0,001 мм, и при работе с требованиями к требованиям, несмотря на точность, не в целесообразности, не подчиненные. из высокого и обладает определенной степенью жесткости и износа. Определенная жесткость и износостойкость.
(2) Транспортные детали проволоки
Компонент переноса провода в основном используется для привода электрода -провода в соответствии с определенным линейным движением скорости, а электрод -провода аккуратно намотана на стволе для хранения, механизм переноса провода состоит из ствола для накопления двигателя, верхней и нижней пластины, синхронного ремня, обратного устройства и других компонентов.
Его основные требования:
① Цилиндр хранения, с одной стороны, вращающийся движущийся, чтобы убедиться, что электродный провод в цилиндре хранения аккуратно расположена.
② Радиальный разряд и осевой разряд цилиндра хранения должны быть небольшими.
③ Цилиндр должен быть повернут вперед и обратно.
④ Механизм хранения проводов должен быть изолирован от кровати.
⑤ Транспортная часть проволоки принимает закрытую крышку, чтобы предотвратить разбрызгивание рабочей жидкости.
(3) Части проволочной рамы
Части каркаса в основном состоят из столбцов, верхнего и нижнего кантилевера, направляющего колеса, конусочной головки и других компонентов. Компонент каркаса и компонент цилиндра хранения провода вместе образуют систему движения электродного провода. Основная функция каркаса состоит в том, чтобы поддерживать электродную проволоку, когда он движется с стабильной линейной скоростью, и для поддержания рабочей части электрода провода под определенным геометрическим углом к плоскости стола.
Узел конуса (перетаскивание поперечного типа, установленная на верхнем кантилевере) может гарантировать, что заготовка для обработки достигает 6 °/80㎜.
(4) Компоненты кровати
Кровать представляет собой целую конструкцию квадратной коробки, таким образом, жесткость и прочность хороши, верхняя часть которой оборудована деталями стола, деталями каркаса и транспортируемыми частями, а нижняя часть оснащена рабочим жидким баком и электрическими частями машинного инструмента, что не только безопасно, но и способствует улучшению рабочей среды. .
