DK7745FZ Высокая точная ступенька CNC CNC EDM

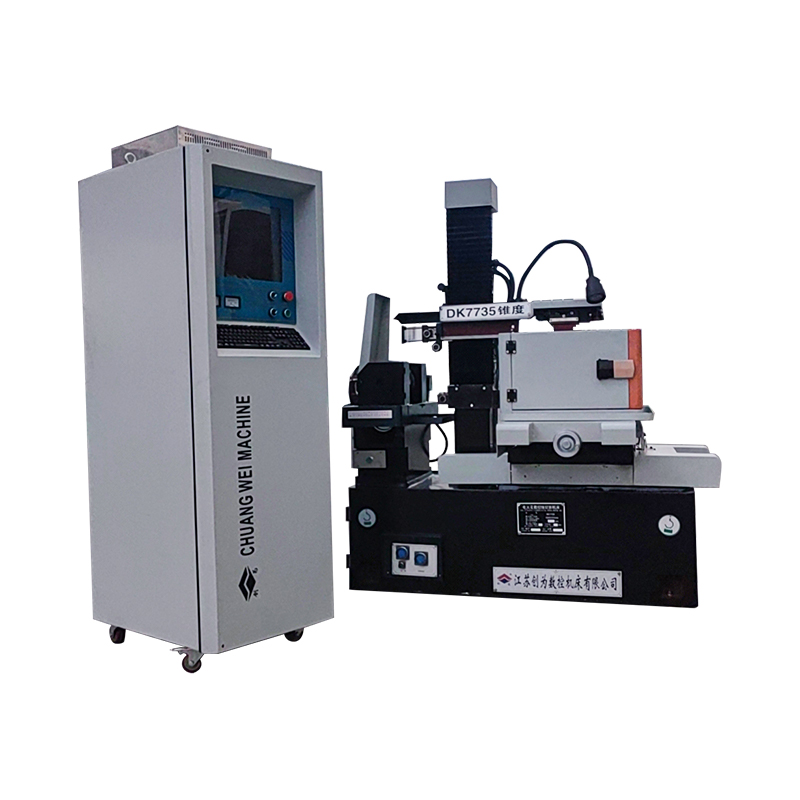

Высокопроводный режущий инструмент CNC EDM CNC EDM DK7735FZ-это инструмент, предназначенный для исключительной точности в операциях по вырезанию проводов. Эта машина интегрирует передовую технологию ЧПУ с высоким шаговым двигателем, обеспечивая дотошную точность и надежность. DK7735FZ, идеально подходящие для отраслей, требующих сложных и деликатных задач резания, предлагает передний край до 350 х 400 мм, в которых можно было бы широко оценить материалы, от твердых металлов до композитных материалов.

DK7735FZ, оснащенный надежной механической структурой, обеспечивает стабильность и минимальную вибрацию во время работы, что способствует отделке поверхности и точке. Его интеллектуальная система управления оснащена интуитивно понятным пользовательским интерфейсом, облегчающим простоту программирования и эксплуатации. Усовершенствованная сервоприводная система машины повышает скорость и точность резания, в то время как ее эффективная система охлаждения обеспечивает устойчивую производительность без перегрева.

DK7735FZ может похвастаться автоматической способностью проводной резьбы, что значительно сокращает время простоя и повышает производительность. Высокоскоростной сервопривод и точные шариковые винты машины дополнительно повышают производительность ее резки. Разработанный для долговечности, надежности и точности, DK7735FZ является незаменимым активом для производственных секторов, ищущих решения для вырезания проводов верхнего уровня.

СВЯЗАТЬСЯ С НАМИ Jiangsu Chuangwei CNC Machine Tool Co., Ltd.

Основные технические параметры

Рабочий стол вне размера: 940 × 540 мм
Максимальная толщина резки: 450 мм
Максимальная конус: 6º/80 мм
Максимальный вес нагрузки: 600 кг
X, y -ось координатное путешествие: 450 × 650 мм
Молибденовая проволока скорость работы: 11 м/с
Таблица движущихся животных Импульсный эквивалент: 0,001 мм
Рабочая жидкость: DK-1, DK-4 Nam Kwang
Источник питания: 380V.50 Гц (220V.50 Гц)
Потребляемая энергопотребление машинного инструмента: < 2KVA
Вес главной машины: 2200 кг
Внешние размеры главной машины: 1700 × 1600 × 1600
Точность обработки: Согласно стандарту GB/T 7926-2015
Точность обработки 0,015, лучшая шероховатость поверхности RA ≤ 2,5 мкл $

Характеристики производительности

1 、 Уставное ложе изготовлена ​​из литья песчаника из смолы, после того, как вторая деформация отпуска невелика и высокая прочность.
2 、 С стабильной производительностью, высокой выходной мощностью, быстрой скоростью резки, высокой поверхностью, низкой потерей молибденовой проволоки и так далее. Ультра-низкий потерей молибдена, значительно снижает затраты на обработку.
3. Интеграция программирования и управления: сложная графика может быть преобразована в DXF с помощью CAD, отслеживание обработки графики в реальном времени и различные дисплеи состояния обработки, но также имеет память о отключениях электроэнергии, короткометражной обратной связи, защите от сломанного провода, автоматического выключения, произвольного вращения угла и других функций.
4. Применение специального преобразователя по частотному преобразованию для вырезания бренда для управления транспортным двигателем проволоки, бесконечно переменной регулированием скорости, с бесконтактным переключателем индукционного переключателя, без повторного поступления искры при обращении, без обратного шума, плавного моторного работы, повышения надежности и безопасности станка. $ $

Обзор машины

Основной принцип режущего провода EDM состоит в том, чтобы использовать инструмент электрод для пульсового разряда на заготовке для достижения обработки, обработка проводности EDM не требуется для создания формованного электрода, используя тонкий металлический проволоки (обычно называемый провод молибдена) в качестве электрода инструмента. Положительный полюс питания импульса подключен к заготовке, а отрицательный полюс подключен к проводе молибдена; Провод молибдена движется вперед и назад с определенной скоростью, и он непрерывно входит и выходит из области разряда; В то же время жидкая среда распыляется между проводной молибденами и заготовкой. Пока оператор эффективно контролирует скорость и траекторию движения молибденовой проволоки к заготовке, можно разрезать необходимую форму и размер заготовки. Траектория движения заготовки образуется движениями x и y таблицы координат (два контролируемых ступенчатых двигателя в продольных и поперечных направлениях).
Основная машина серии DK-проволочной машины CNC состоит из кровати, рабочего стола, транспортировочного устройства, каркаса, бака охлаждающей жидкости, аппаратов машины, аксессуаров и других компонентов. Он основан на слое, а стол, проволочный носитель и проволочная рама установлены на той же базовой поверхности слоя.
Следующее введено отдельно:
1) кровать
Кровать представляет собой чугун из песчаного железа типа коробки, которая представляет собой целую литье, верхнюю часть которого установлена ​​на рабочем столе, цилиндра хранения проволоки, каркас, освещение и другие компоненты.
2) Рабочая таблица
Рабочая таблица состоит в основном из рабочего стола, среднего сопротивления, шарикового винта и коробки передач с переменной скоростью и т. Д. Продольное и поперечное движение пластины сопротивления применяет направляющую структуру шарика, соответственно, посредством ступенчатого двигателя через две пары винтов с обратной реакцией для достижения движения рабочего стола. Шаровой винт имеет преимущества высокой точности передачи, высокой эффективности и долгого срока службы.
(3) шелковое транспортное устройство
Цилиндр для хранения проволоки состоит из тонкостенного пологого цилиндра. Двигатель через разъем для привода вращения цилиндра хранения, в то время как перетаскивание цилиндра для хранения возврата от скорости шестерни после винта, чтобы привести к перетаскиванию транспортного устройства проволоки.
Частое изменение направления пластины с цилиндром хранения проволоки управляется набором индуктивных переключателей, что является простым и чувствительным в эксплуатации, а левая и правая бамперы оснащены устройством страхования перегрузки, которое отключает ток транспортного двигателя провода, когда индуктивный переключатель не удается, чтобы изменить направление.
4) каркас
Провод молибдена похож на закрытый приводной ремень, приводимый в движение катушкой для работы взад -вперед, рядами колес и парой ведущих колес с помощью проволоки молибдена, обернутых вокруг цикла работы.
Руководное колесо принимает герметичный участок молибденовой проволоки по вертикали.
5) Охлаждающая жидкость
Водяной насос отправляет рабочую жидкость в зону обработки, шлак накапливается в грязной коробке, которую необходимо регулярно чистить, а рабочая охлаждающая жидкость использует опонированную жидкость DX-1.
6) аксессуары
① Приспособление: Группы приспособлений, чтобы исправить плоскую форму или цилиндрическую заготовку, конструкция винта отдела давления, с винтами Т-типа для закрепления приспособления на рабочем столе.
② Crank: используется для ветра, шелк вращает цилиндр хранения шелка.
③ Плотное проволочное колесо: используется для ручного натяжения молибденовой проволоки. $
